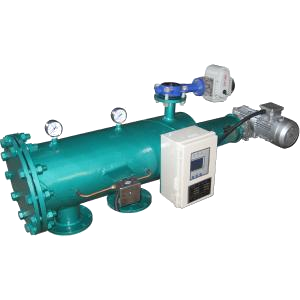

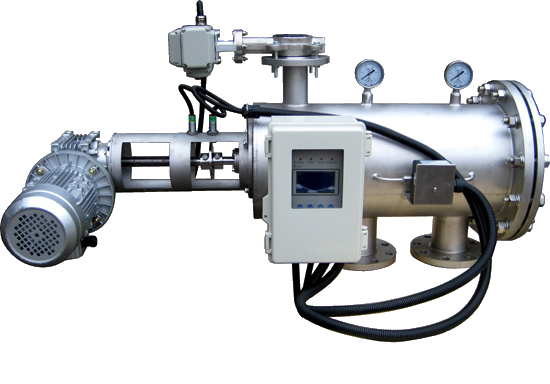

Автоматизированные самопромывные механические фильтры
Принцип работы
Первоначально исходная вода поступает в фильтр грубой очистки, затем в фильтр тонкой очистки. Примеси накапливаются на внутренней стенке. Когда перепад давления между входом и выхода воды достигает предварительно заданное значение, то запускается режим автоматической промывки. Двигатель приводит шток во вращение скруббер, который соскребает и засасывает грязь из внутренней поверхности сетки. Примеси отводятся в дренажный канал. В процессе промывки фильтрация воды не прекращается. Система управления оборудована контроллером с
дисплеем. Промывка фильтра может быть запрограммирована в трех режимах: по времени, при достижении значения перепада давления, в ручном режиме.
|
Модель |
Размеры Вх / Вых (мм) |
Произв-ть (м3/ч) |
Площадь фильтрации (cм2) |
Размер дренажа (мм) |
|
CKG-50XM |
50 |
25 |
1500 |
50 |
|
CKG-80XM |
80 |
50 |
1500 |
50 |
|
CKG-100XM |
100 |
80 |
3000 |
50 |
|
CKG-125XM |
125 |
100 |
3000 |
50 |
|
CKG-150XM |
150 |
150 |
7000 |
50 |
|
CKG-200XM |
200 |
300 |
7000 |
50 |
|
CKG-250XM |
250 |
450 |
11000 |
80 |
|
CKG-300XM |
300 |
600 |
11000 |
80 |
|
CKG-350XM |
350 |
900 |
13500 |
80 |
|
CKG-400XT |
400 |
1200 |
13800 |
80 |
|
CKG-450XT |
450 |
1500 |
13800 |
80 |
|
Параметры |
Значение |
Параметры |
Значение |
|
Технические данные |
|
Электричество |
|
|
Производительность, (м3/ч) |
15-1500 |
Напряжение, (В/Гц) |
380/50 |
|
Минимальное рабочее давления, (бар) |
2,5 |
Мощность, (кВт) |
0,18; 1400 (об/мин) |
|
Максимальное рабочее давление, (бар) |
10 или 16 (опция) |
Напряжение контроллера |
220 (В) |
|
Потеря давления при очистке, (бар) |
0,1-0,8 |
Тип управления промывкой |
По времени, перепад давления, ручной |
|
Максимальная температура, (0С) |
70 |
Двигатель |
|
|
Потребление воды на промывку |
1% от исходной воды |
Напряжение, (В/Гц) |
380/50 |
|
Степень фильтрации, (микрон) |
80-500 |
Мощность, (кВт) |
0,37 |
|
Метод очистки |
Самопромывной засасывающего типа |
Скорость вращения |
1:100 |
|
Время очистки |
35-90 (секунд) |
Материал оборудования |
|
|
Подключение (вх/вых) |
Фланец |
Корпус фильтра |
Сталь или н/ж |
|
Диаметр дренажного канала |
50-80 (мм) |
Фильтрующие сетки |
н/ж |
|
Метод установки |
Вертикальный, горизонтальный |
Дренаж |
Электроклапан |
|
Панель управления |
ЖК-дисплей |
Уплотнительные соединения |
О-кольца или шайбы |
