ПРИНЦИП РАБОТЫ ГЕЛЕОКОЛЛЕКТОРОВ СЕРИИ SH

 ГЕЛИОСИСТЕМЫ С ПРИНУДИТЕЛЬНОЙ ЦИРКУЛЯЦИЕЙ

 В двухконтурных системах в контуре солнечных коллекторов находится специальный теплоноситель (обычно незамерзающая нетоксичная жидкость с антикоррозионными и антивспенивающими присадками или подготовленная вода), при этом тепловая энергия от теплоносителя передается воде с помощью теплообменника (спиральная труба в баке – «змеевик», внешний теплообменный аппарат или «бак в баке»).

Данная схема применяется в случае монтажа гелиополей большой площади и невозможности выполнения схем с естественной циркуляцией. Бак-аккумулятор располагается ниже солнечных коллекторов (пристроенные помещения, цокольные этажи, помещения котельной...)

Гелиополе, состоящее из солнечных коллекторов и теплообменник емкости-накопителя соединяются между собой в замкнутую систему, в которой под давлением циркулирует теплоноситель. Коллектора, поглощая солнечную энергию, нагревает теплоноситель, который поступает в теплообменник ёмкости-накопителя, где отдает тепло сетевой воде. Циркуляция теплоносителя происходит за счет работы циркуляционного насоса. Электронный контроллер управляет работой циркуляционного насоса, включая его при достижении необходимой минимальной разности температур в коллекторе и теплообменнике или выключая при отсутствии целесообразности циркуляции.

Неоспоримыми преимуществами систем с принудительной циркуляцией являются:

  - Выполнение гелиосистем с практически неограниченной производительностью.
  - Возможность расположения бака - аккумулятора в любом удобном месте.
  - Отсутствует вероятность действия отрицательной температуры в месте установки   бойлера.
  - Возможность совмещения с другим теплотехническим оборудованием, например котлом.

Недостатки:

   - Более высокая стоимость, зависимость от электроэнергии.

Благодаря модульной структуре гелиосистемы серии SH, данные установки могут использоваться  для компенсации тепловых нагрузок в системах отопления и поддержания температурного баланса в системах подогрева бассейнов.

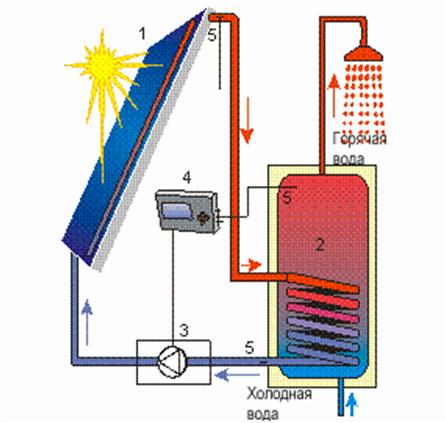

1 - Коллектор

2 - Бак-аккумулятор

3 - Насосный модуль

4 - Контроллер

5 - Датчики температуры
